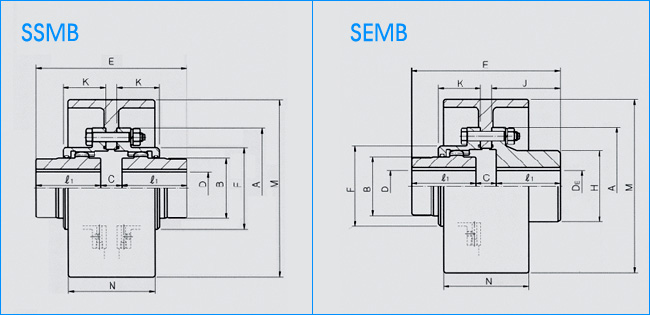

SSMB, SEMB Dimension

규격(외경A)

최대회전수

(rpm)

 Dimensions (mm) 중량(kgf)

GD² (kgf･㎡ )
M N Bore Dia D(max) Bore Dia DE(max) Bore DiaD (min) E ℓ₁ C K J H B F SSMB형 SEMB형 SSEM형 SEMB형
100 3580 160 80 32 40 17 98 40 18 34 44 55 46 67 6.2 6.5 0.08 0.082
112 3580 160 80 40 50 17 108 45 18 40 49 70 58 79 7.7 7.9 0.102 0.101
125 2850 200 100 50 56 22 124 50 24 43 54 80 70 92 12 12.7 0.25 0.246
140 2850 200 100 56 63 22 150 63 24 47 67 90 80 107 14.8 15.3 0.27 0.269
160 2300 250 125 65 75 22 186 80 26 52 85 105 95 120 26 26 0.71 0.708
180 2300 250 125 75 80 32 209 90 29 56 95 115 105 134 31 31 0.81 0.797
200 1800 315 160 85 95 32 229 100 29 61 105 135 120 149 50 49 2.2 2.12
224 1610 355 180 100 105 42 261 112 37 65 118 150 145 174 75 73 4.02 4.02
250 1450 400 200 115 125 42 287 125 37 74 131 180 165 200 106 102 6.8 6.97
280 1300 450 224 135 150 42 319 140 39 82 147 210 190 224 151 144 11.8 12.1
315 1150 500 250 160 180 100 359 160 39 98 167 250 225 260 220 220 22.6 23.3
355 1020 560 280 180 200 125 406 180 46 108 188 275 250 288 309 312 41.00 42.1
400 750 762 362 200 236 140 446 200 46 114 208 325 285 329 545 534 141.0 143

1. 최대회전수는 최대 림 속도 30m/s 기준입니다.

2. 중량 및  GD²은 내경 가공이 되지 않은 상태의 수치입니다.

3. 허용토오크는 SSM을 참조바랍니다.
