*  G₁은 축정렬을 위한 슬리브의 위치임.

*  G₂는 기어마모확인을 위한 슬리브의 위치임.

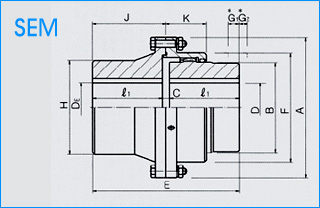

SEM Dimension

규격

(외경A)

 허용토오크(kgf ･ m) 최대회전수(rpm) Bore Dia(D) Bore Dia(DE) Dimensions (mm) 중량(kgf)

GD²

(kgf ･㎡)


max/min max/min E ℓ₁ C K J H G₁ G₂
100 26 5,000 32/17 40/17 88 40 8 34 44 55 -1 15 2.9 1.011
112 57.3 5,000 40/17 50/17 98 45 8 40 49 70 -4 19 4.4 0.019
125 107 5,000 50/22 56/22 108 50 8 43 54 80 -4 20 5.8 0.034
140 154 5,000 56/22 63/22 134 63 8 47 67 90 3 15 8.6 0.059
160 236 5,000 65/22 75/22 170 80 10 52 85 105 12 7 14 0.111
180 362 5,000 75/32 80/32 190 90 10 56 95 115 15 5 19 0.183
200 516 4,700 85/32 95/32 210 100 10 61 105 135 18 5 26 0.317
224 750 4,200 100/42 105/42 236 112 12 65 118 150 25 1 38 0.579
250 1,012 3,800 115/42 125/42 262 125 12 74 131 180 28 1 56 1.08
280 1,752 3,400 135/42 150/42 294 140 14 82 147 210 28 1 83 2.14
315 2,762 3,000 160/100 180/100 334 160 14 98 167 250 23 11 128 4.36
355 4,069 2,700 180/125 200/125 376 180 16 108 188 275 24 11 175 7.2
400 5,715 2,400 200/140 236/140 416 200 16 114 208 325 39 0 261 14.1

1. 중량 및  GD²은 내경가공이 되지 않은 상태의 수치입니다.

2. "B" 와 "F" 치수는 SSM과 동일합니다.

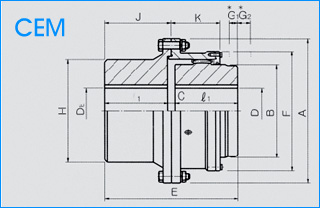

CEM Dimension

규격
(외경A)

허용토오크

(kgf ･m)

 최대회전수(rpm) Bore Dia(D)

Bore Dia(DE)

 Dimension (mm) 중량(kgf)

GD²

kgf ･㎡


max/min max/min E ℓ₁ C K J H G₁ G₂
450 9.5 2,100 205/140 225/140 418 200 18 151 320 -3 6 6 304 18.2
500 13.0 1,900 236/170 270/170 470 224 22 168 380 -2 7 7 434 35.7
560 20.8 1,700 275/190 305/190 522 250 22 187 430 -8 13 13 634 67.4
630 31.5 1,500 325/224 355/224 588 280 28 213 500 -18 25 25 922 128
710 45.9 1,300 360/250 400/250 658 315 28 242 565 -23 30 30 1,317 231
800 65.6 1,150 405/280 450/280 738 355 28 267 635 -24 32 32 1,933 421
900 93.4 1,050 475/315 510/315 832 400 32 295 715 -23 20 20 2,724 672
1000 128 950 510/355 570/355 932 450 32 322 800 -14 24 24 3,773 1,336
1120 180 850 600/400 640/400 1,040 500 40 360 900 -5 15 15 5,411 2,597
1250 250 750 710/500 800/500 1,160 560 40 399 1,060 0 10 10 7,930 4,655

1. 중량 및  GD²은 내경가공이 되지 않은 상태의 수치입니다.

2. "B" 와 "F" 치수는 CCM과 동일합니다.
