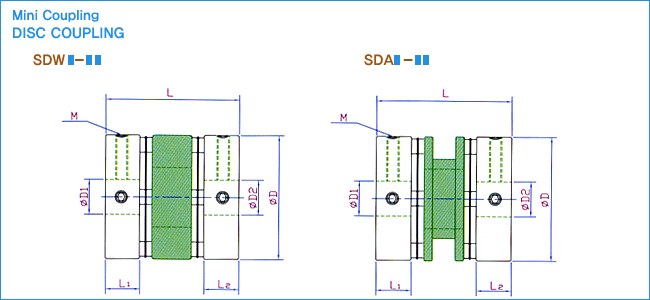

제품번호
Product
Number		 DIMENSION(± 0.3)

중량

kg

 상용토오크(kgf-cm) 비틀림 강성(N·m/rad) 최대 회전수(min¯¹) 관성 모멘트kgf·cm² Max MISALIGNMENT
ØD L1L2 L M 편각
ANGLE		 편심
PARALLEL		 앤드프레이
END PLAY
SDWA 22 22.2 6.2 19.7 M3X2 16 10 400 15000 0.01/0.04 3° 0.25 0.5
SDWB 22 22.2 6.2 22.2 M3X2 17 10 400 15000 0.012/0.05 3° 0.3 0.5
SDA    22 22.2 6.2 28.2 M3X2 18 10 400 15000 0.013/0.05 3° 0.5 0.5
SDWA 22C 22.2 8.24 24 M2.6 18 10 400 15000 0.013/0.05 3° 0.25 0.5
SDWB 22C 22.2 8.24 26.4 M2.6 19 10 400 15000 0.013/0.032 3° 0.3 0.5
SDA    22C 22.2 8.24 32.4 M2.6 20 10 400 15000 0.014/0.056 3° 0.5 0.5
SDWA 26 26.6 7.3 25.5 M4X2 28 15 600 15000 0.023/0.11 3° 0.3 0.5
SDA    26 26.6 7.3 31.2 M4X2 32 15 600 15000 0.032/0.13 3° 0.5 0.5
SDWA 26C 26.6 10.7 32 M3 34 15 600 15000 0.034/0.14 3° 0.3 0.5
SDA    26C 26.6 10.7 38 M3 39 15 600 15000 0.039/0.16 3° 0.5 0.5
SDWA 31 31.8 7 23.8 M4X2 30 30 1,300 15000 0.043/0.17 3° 0.25 0.5
SDWB 31 31.8 7 28.6 M4X2 38 30 1,300 15000 0.055/0.22 3° 0.3 0.5
SDA    31 31.8 7 35.3 M4X2 38 30 1,300 15000 0.055/0.22 3° 0.5 0.5
SDWA 31C 31.8 11.6 33 M3 52 30 1,300 15000 0.015/0.03 3° 0.25 0.5
SDWB 31C 31.8 11.6 38 M3 60 30 1,300 15000 0.087/0.35 3° 0.3 0.5
SDA    31C 31.8 11.6 44.5 M3 60 30 1,300 15000 0.087/0.35 3° 0.5 0.5
SDWC 42C 42.5 13.6 46 M4 120 75 1,600 15000 0.32/1.28 3° 0.3 0.5
SDWC 47C 47 16 49.6 M4 160 110 2,000 15000 0.52/2.08 3° 0.4 0.5





제품번호
Product		 표준축경(D₁D₂) Standard Shaft Diameter(D₁D₂)
4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19
SDW-22 - - - - -
SDW-22C - - - - -
SDW-26     - - - - - - - -
SDW-26C     - - - - - - - -
SDW-31       - - - - - - - - - - -
SDW-31C       - - - - - - - - - - -
SDWC-42C             - - - - - - - - - - - - - -
SDWC-47C                   - - - - - - - - - - -

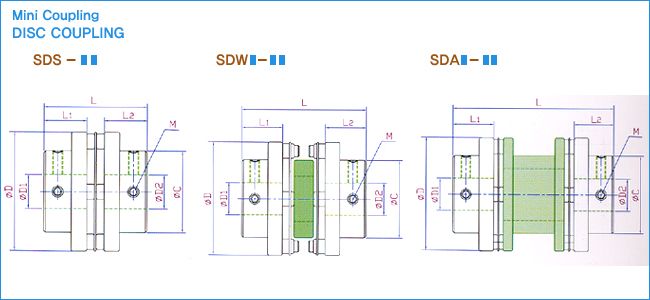

제품번호
Product
Number		 DIMENSION(± 0.3) 중량 상용토오크(kgf-cm) 비틀림 강성(N·m/rad) 최대 회전수(min¯¹) 관성 모멘트kgf·cm²
ØD ØC L1L2 L M 편각ANGLE 편심PARALLEL 앤드프레이
SDS-42 42.5 29.2 13.5 30 M4 65 75 2,800 15000 0.17(0.66) 1,5° 0 0.3
SDWA-42 42.5 29.2 13.5 39 M4 84 75 1,600 15000 0.21(0.85) 3° 0.3 0.5
SDWB-42 42.5 29.2 13.5 44 M4 94 75 1,600 15000 0.24(0.94) 3° 0.3 0.5
SDAA-42 42.5 29.2 13.5 50.2 M4 105 75 2,000 15000 0.27(1.05) 3° 0.5 0.5
SDAB-42 42.5 29.2 13.5 57.5 M4 110 75 2,000 15000 0.28(1.10) 3° 0.7 0.5
SDAC-42 42.5 29.2 13.5 67 M5 115 75 2,000 15000 0.29(1.15) 3° 1 0.5
SDS-47 47 33 14 31 M5 91 110 3,400 15000 0.27(1.12) 1,5° 0 0.3
SDWA-47 47 33 14 39 M5 115 110 2,000 15000 0.34(1.41) 3° 0.3 0.5
SDWB-47 47 33 14 45 M5 120 110 2,000 15000 0.36(1.48) 3° 0.4 0.5
SDAA-47 47 33 14 5735 M5 140 110 2,850 15000 0.42(1.73) 3° 0.6 0.5
SDAB-47 47 33 14 84 M5 160 110 2,850 15000 0.47(1.98) 3° 1.4 0.5
SDS-54 54 38.5 19 42 M5 130 230 4,800 15000 0.49(1.96) 1,5° 0 0.3
SDWA-54 54 38.5 19 55 M5 177 230 2,800 15000 0.67(2.67) 3° 0.3 0.5
SDAA-54 54 38.5 19 70 M5 230 230 4,000 15000 0.88(3.45) 3° 0.7 0.5
SDAB-54 54 38.5 19 84 M5 250 230 4,000 15000 1.04(4.15) 3° 1.2 0.5
SDS-64 64 48 26 58 M8 292 310 6,000 15000 1.72(6.94) 1,5° 0 0.3
SDWA-64 64 48 26 74 M8 373 310 4,100 15000 2.2(8.8) 3° 0.4 0.5
SDA-64 64 48 26 89.2 M8 450 310 5,200 15000 2.66(10.62) 3° 0.9 0.5



제품번호

표준축경(D₁D₂)

   Standard Shaft Diameter (D₁D₂)
5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 18 19 20 21 22 24 25 26 28
SDW-42   - - - - - - - - - - - -
SDW-42C   - - - - - - - - - - - -
SDW-47         - - - - - - - - - - - - -
SDW-47C         - - - - - - - - - - - - -
SDW-54               - - - - - - - - - - -
SDW-54C               - - - - - - - - - - -
SDW-64                   - - - - - - - - - - - - - - -
SDW-64C                   - - - - - - - - - - - - - - -

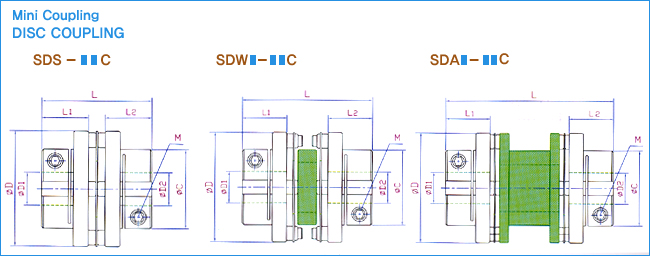

재품번호   중량 상용토오크(kgf-cm) 비틀림 강성(N·m/rad) 최대 회전수(min¯¹) 관성 모멘트kgf·cm²
ØD ØC L1L2 L M 편각ANGLE 편심PARALLEL 앤드프레이
SDS-42C 42.5 29.2 13.5 30 M3 65 75 2,800 15000 0.17(0.66) 1,5° 0 0.25
SDWA-42C 42.5 29.2 13.5 39 M3 84 75 1,600 15000 0.21(0.85) 3° 0.25 0.5
SDWB-42C 42.5 29.2 13.5 44.6 M3 94 75 1,600 15000 0.24(0.94) 3° 0.35 0.5
SDAA-42C 42.5 29.2 13.5 50 M3 105 75 2,000 15000 0.27(1.05) 3° 0.5 0.5
SDAB-42C 42.5 29.2 13.5 57.5 M3 110 75 2,000 15000 0.28(1.1) 3° 0.7 0.5
SDAC-42C 42.5 29.2 13.5 67 M3 115 75 2,000 15000 0.29(1.15) 3° 1 0.5
SDS-47C 47 33 17 37.2 M4 108 110 3,400 15000 0.32(1.33) 1,5° 0 0.25
SDWA-47C 47 33 17 45 M4 120 110 2,000 15000 0.36(1.48) 3° 0.25 0.5
SDWB-47C 47 33 17 51 M4 132 110 2,000 15000 0.39(1.63) 3° 0.4 0.5
SDAA-47C 47 33 17 63.5 M4 152 110 2,850 15000 0.45(1.89) 3° 0.6 0.5
SDAB-47C 47 33 17 89.6 M4 172 110 2,850 15000 0.51(2.12) 3° 1.4 0.5
SDS-54C 54 38.5 21.5 47 M5 145 230 4,800 15000 0.55(2.19) 1,5° 0 0.25
SDWA-54C 54 38.5 21.5 60 M5 192 230 2,600 15000 0.72(2.88) 3° 0.25 0.5
SDAA-54C 54 38.5 21.5 75 M5 240 230 3,900 15000 0.90(3.6) 3° 0.7 0.5
SDAB-54C 54 38.5 21.5 88.9 M5 266 230 3,900 15000 1.1(4.4) 3° 1.1 0.5
SDS-64C 64 48 26 58 M6 292 310 6,000 15000 1.72(6.94) 1,5° 0 0.25
SDWA-64C 64 48 26 74 M6 373 310 4,100 15000 2.2(8.8) 3° 0.4 0.5
SDA-64C 64 48 26 89.2 M6 450 310 5,000 15000 2.66(10.62) 3° 0.9 0.5
