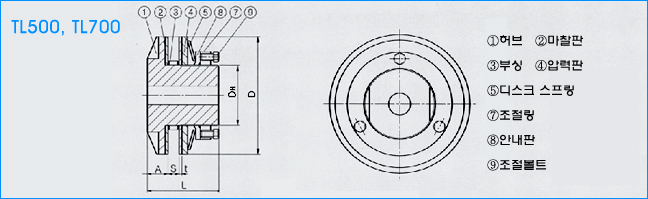

Torque Limiter : TL500, TL700 Dimension

규격 허용토오크
(kgf m)		 축경 부싱 드라이버
멤버 내경		 Dimensions(mm) 중량
(kgf)
Min Max 두께 외경 D D L A t S(Max) 조절링 조절볼트
TL500-1 4.8~21.4 20 42 6.5 74 74 127 65 76 22 3.2 16 M65X1.5 M8X1.0 3.0
TL500-2 9~42.9 9.5
TL700-1 11.8~58.1 30 64 9.5 105 105 178 95 98 24 3.2 29 M95X1.5 M10X1.25 6.7
TL700-2 22.8~110.6 12.5

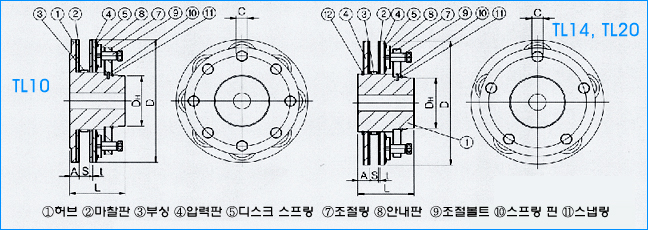

 Torque Limiter : TL10, TL14, TL20 Dimension

규격 허용토오크
(kgf m)		 축경 부싱 드라이버
멤버 내경		 Dimensions(mm) 중량
(kgf)
Min Max 두께 외경 D D L A t S(Max) C 조절링
TL10-16 40~130 30 72 12.5
15.5
19.5		 135 135 254 100 115 23 4.0 24 19 M18X1.5 21.0
TL10-24 60~190
TL14-10 90~272 40 100 15.5
19.5
23.5		 183 183 356 145 150 31 4.0 29 27 M26X1.5 52
TL14-15 200~400
TL20-6 250~500 50 130 15.5
19.5
23.5		 226 226 508 185 175 36 4.0 31 36 M32X1.5 117
TL20-12 470~950
